Rabu, 31 Desember 2008

Konfigurasi Dasar PC-Router dengan Windows 2003 Server

Perkembangan ilmu teknologi dalam sistem IT dan jaringan menuntut kita untuk selalu menyadari bahwa kebutuhan akan jaringan sangat diperlukan dimasa – masa mendatang. Kita bisa melihat bahwa kebutuhan kita sehari – hari saat ini sudah sangat erat sekali hubungannya dengan komputerisasi baik itu yang di desain untuk berdiri sendiri (Stand Alone) ataupun yang sudah bisa berinteraksi dengan dunia maya (Internet).
Sejalan dengan perkembangan teknologi dalam sistem jaringan dan IT maka perkembangan perangkat dan peralatan IT dan Jaringan juga ikut mengambil andil yang besar untuk mendukung sistem informasi dan jaringan yang semakin hari semakin canggih. Peralatan dan perangkat yang mendukung sistem jaringan seperti Router, Switch, Hub, Bridge, Repeater, Modem dan yang tak kalah pentingnya adalah unit komputer itu sendiri.
Dengan perkembang itu dibutuhkan tenaga-tenaga terampil yang dapat mengetahui dan mengerti bagaimana proses dan prinsip kerja dari peralatan-peralatan tersebut diatas. Kita bisa ambil contoh untuk mempelajari dan mengerti akan proses yang berjalan pada Router, paling tidak kita membutuhkan perangkat-perangkat router yang saat ini harganya cukup mahal dan variatif. Terkadang keinginan kita untuk belajar dan keingintahuan terkubur dengan kondisi dana yang harus kita keluarkan untuk mempelajari satu sistem dalam ilmu jaringan. Karena memang tidak bisa kita elakkan bahwasanya perangkat dan peralatan jaringan merupakan barang yang masih di kategorikan cukup mahal.
Untuk itu dalam kesempatan ini, kita akan berbagi ilmu dan pengetahuan, bagaimana kita bisa belajar dan mengerti proses yang terjadi pada router (Perangkat Routing) tanpa harus membeli perangkat Router yang cukup mahal itu. Dalam hal ini kita akan menggunakan Personal Computer (PC) yang mungkin kita sudah miliki di rumah sebagai Router yang dikenal dengan PC-Router. Kita akan menggunakan sistem operasi Windows. Kenapa kita memilih windows, kerana sistem operasi windows ini sudah familiar dikalangan masyarakat Indonesia dan penggunaannya User Friendly.
Routing (Perutean) merupakan cara bagaimana suatu trafik atau lalu lintas dalam jaringan dapat menentukan lokasi tujuan dan cara tercepat menuju ke tujuan tersebut sesuai dengan alamat IP yang diberikan. Perutean secara static dibagi menjadi 2 jenis yaitu :1. Default Gateway2. Static RoutePenggunaan Default gateway dan static route tersebut diatas dapat kita perhatikan sesuai dengan kebutuhan kita pada saat mendesain suatu jaringan, apakah route yang dibuat agak kompleks atau sederhana.
Untuk desain route sederhana kemungkinan besar dapat digunakan dengan menggunakan default gateway. Tetapi seandainya kondisi jaringan sudah begitu kompleks dapat kita menggunakan routing static atau kedua-duanya secara kombinasi yakni menggunakan dafault gateway dan static route pada titik-titik tertentu.
PC Router adalah Personal Computer (PC) yang digunakan sebagai Router (routing) biasanya yang digunakan adalah PC – Multihomed yaitu Komputer yang memiliki lebih dari 1 NIC ( Network Interface Card).
Kebutuhan yang diperlukan dalam mendesain jaringan dengan PC Route adalah :1. Komputer (Pada kasus ini menggunakan Komputer dengan Teknologi Pentium 4 dengan Sistem Operasi Windows 2000 Server atau 2003 Server)
2. Kartu Jaringan (NIC) 2 buah atau lebih
3. Kabel jaringan
4. Switch

PC Cloning dengan Citrix



Ada beberapa manfaat menggunakan teknologi PC Cloning ini, antara lain:

1. Hemat biaya, karena kita hanya menggunakan satu unit komputer berkecepatan tinggi untuk dijadikan server.
2. Efisien, karena semua instalasi aplikasi hanyan dilakukan di server, sedangkan pc lawas/tua yang dijadikan client hanya perlu windows saja.

Yang dibutuhkan :

1. kabelUTP

2. RJ 45

3. ethernet card

4. switch 16 port

5. setelah siap, install 2000 server .

saat nginstall gag bleh lupa :
• Pada Windows 2000 Component Files;
• pilih: Networking Service;
Terminal Service
Terminal Service Licensing
• Klik Next: pilih Aplication Server Mode
• Kemudian pilih Permission compatible with terminal server 4.0 users, dan klik next
• Tunggu sampai proses instalasi selesai, klik Finish, komputer akan restart dan siap digunakan.

Langkah pertama untuk melakukan cloning ini adalah dengan menginstal Protocol NetBEUI dan IPX/SPX, dengan cara:

• Pada Windows 2000 Server, klik kanan My Network Place dan pilih Properties;
• Klik kanan Local Area Connection, klik Properties dan pada kotak Local Area Connection, klik : Install, pilih : Protocol, klik Add;
• Pilih jenis protocol : NetBEUI, klik : OK;
• Klik: Install lagi, pilih Protocol, klik Add;
• Pilih jenis protocol : NWLink IPX/SPX Netbios Compatible;
• Klik : OK

Langkah berikutnya yang dilakukan adalah mengatur IP Adress dan membuat user untuk login ke server (langkah ini tidak diceritakan karema sama persis dgn apa yang kita lakukan pada jaringan LAN pada umumnya) …

Langkah berikutnya saya melakukan instalasi Citrix Metaframe yang merupakan piranti lunak untuk melakukan cloning pc. Pihak Citrix pada saat itu sudah mengeluarkan beberapa produk Metaframe, antara lain:

1. Citrix Metaframe 1.8 for Windows NT 4.0 Terminal Server Edition;
2. Citrix Metaframe 1.8 for Windows 2000 Server;
3. Citrix Metaframe XP yang dapat digunakan untuk Windows NT 4.0 Terminal Server dan Windows 2000 Server.

Saat menggunakan Citrix Metaframe 1.8 for Windows 2000 Server karena memiliki beberapa keunggulan dan kelebihan, antara lain:

1. Kompatibel dengan berbagai macam system operasi, seperti DOS, Windows, Linux, Machintosh, dll.
2. Untuk client dapat menggunakan PC 286, 386, 486 dengan system operasi DOS atau tanpa harddisk;
3. Bisa di instalasi pada Windows NT 4.0 Terminal Server Edition dan Windows 2000 Server Family;
4. Sesuai dengan aplikasi terbaru dan berbasis XP;
5. Mendukung aplikasi multimedia.


Faslitas Citrix Metaframe XP

Sebelum melakukan instalasi Citrix Metaframe XP, sebaiknya kita megetahui terlebih dahulu mengenai Server Farm.
Server Farm merupakan administrasi terpusat yang memungkinkan seorang Administrator Jaringan melakukan kontrol terhadap user atau komputer client, seperti: Mengirim pesan dari Server ke client (send massage), melakukan pemutusan hubungan dengan client (disconnect) dan memonitor kegiatan client (fasilitas shadowing).
Pada saat instalasi kita diharuskan mengisi nama Server Farm, sedangkan untuk membuka Server Farm tersebut harus melalui fasilitas Citrix Metaframe Console, setelah proses instalasi selesai.


Rabu, 24 Desember 2008

rt / rw net

1. PENDAHULUAN
RT/RW Net adalah suatu konsep dimana beberapa komputer dalam suaut perumahan atau blok dapat saling berhubungan dan dapat berbagi data serta informasi. Konsep lain dari RT/RW Net adalah memberdayakan pemakain internet dimana fasilitas internet tersedia selama 24 jam sehari selama sebulan dimana biaya yang akan dikeluarkan akan murah karena semua biaya yang timbul mulai dari biaya pembangunan infrastruktur, operasional dan biaya langganan akan ditanggung bersama.
Konsep RT-RW-Net sebetulnya sama dengan konsep Warnet, pemilik warnet akan membeli atau menyewa pulsa atau bandwith dari penyedia internet / ISP (Internet Service Provider) misalkan Telkom, CBN atau Indonet, lalu dijual kembali ke pelanggan yang datang menyewa komputer untuk bermain internet baik untuk membuka Email, Chating, Browsing, Main Game dll.
Apakah RT/RW Net ini Murah ? Jawabanya adalah iya. Mari kita ambil contoh dengan menyewa komputer di Warnet dengan Rp.3.500 /jam. Asumsikan kita menyewa selama 4 jam perhari maka biaya yang akan dikeluarkan selama sebulan adalah Rp. 420.000.
Bandingkan dengan RT/RW net ini dengan asumsi kita berlangganan Speedy untuk besaran bandwith 384 Kb yang harganya Rp. 750.000 perbulan. Maka jika jumlah warga yang bergabung misalkan 10 orang maka sebulan warga hanya akan membayar kurang lebih 75.000. Biaya tersebut termasuk sangat murah karena pelanggan akan bebas menggunakan internet selama 24 jam sehari selama sebulan penuh.
2. LATAR BELAKANG
Pada saat ini perkembangan teknologi informasi melaju dengan cepat, dimana semua Informasi menjadi lebih transparan dan mudah didapat. Pada abad ke 19 kekuatan militer merupakan suatu faktor utama suatu negara dalam meraih kemenangan dalam peperangan, dimana negara yang mempunyai tentara dan teknologi militer yang terbaiklah yang akan menang. Sedangkan pada abad ke 20 sekarang ini kekuatan Teknologi Informasi merupakan faktor utama suatu negara untuk meraih kemenangan dalam persaingan atau peperangan di bidang ekonomi. Negara yang mempunyai Teknologi Informasi yang terbaiklah yang akan menang dalam persaingan ekonomi. Contohnya adalah China , negara China merupakan sebuah negara yang luar biasa dalam pertumbuhan ekonominya. Pemerintahan China berkomitmen untuk mengembangkan Teknologi Informasi sebagai salah satu senjata mereka dalam memenangkan persaingan ekonomi. Saat ini China telah membeli salah satu raksasa Teknologi Informasi dunia, yaitu IBM yang sekarang telah berganti nama menjadi Lenovo. Kami melihat dengan adanya teknologi internet maka masyarakat Indonesia akan lebih mudah dalam mengakses semua informasi yang ada di dunia ini. Dengan adanya internet maka halangan untuk mendapatkan secara jarak dan waktu dapat dihilangkan. Masyarakat dunia menjadi sebuah kesatuan yang tidak dipisahkan oleh negara, ras, agama, dan jenis kelamin (gender).
3. PENGERTIAN DAN PENJELASAN RT/RW NET
RT/RW-Net adalah jaringan komputer swadaya masyarakat dalam ruang lingkup RT/RW melalui media kabel atau Wireless2.4 Ghz dan Hotspot sebagai sarana komunikasi rakyat yang bebas dari undang-undang dan birokrasi pemerintah. Pemanfaatan RT/RW Net ini dapat dikembangkan sebagai forum komunikasi online yang efektif bagi warga untuk saling bertukar informasi, mengemukakan pendapat, melakukan polling ataupun pemilihan ketua RT/RW dan lain-lain yang bebas tanpa dibatasi waktu dan jarak melalui media e- Mail/chatting/web portal, disamping fungsi koneksi internet yang menjadi fasilitas utama. Bahkan fasilitas tersebut dapat dikembangkan hingga menjadi media telepon gratis dengan teknologi VoIP.
4. TUJUAN PEMBUATAN RT/RW Net
Beberapa tujuan sosial adalah sebagai berikut:
1. Turut serta dalam pengembangan internet murah di masyarakat.
2. Membangun komunitas yang sadar akan kehadiran teknologi informasi dan internet.
3. Sharing informasi dilingkungan Bella Casa sehingga masyarakat di Bella Casa lebih peduli terhadap lingkungan disekitarnya.
4. Mempromosikan setiap kegiatan masyarakat Bella Casa ke Internet sehingga komunitas tersebut dapat lebih di kenal dan bisa dijadikan sarana untuk melakukan bisnis
Disamping tujuan diatas tujuan lain dari pembentukan RT/RW Net agar nantinya setiap rumah atau seluruh perumahan yang menggunakan Rt/RW Net maka dapat saling bertelpon bertelpon tanpa ada biaya pemakaian.
Tujuan lain dari RT/RW Net ini adalah membuat semacam Intranet yang berisi berbagai macam informasi tentang kegiatan yang ada di lingkungan Bella Casa. Dengan tersambungnya rumah-rumah ke jaringan Internet secara terus-menerus dan tidak terputus, maka bisnis dot.com diharapkan akan semakin marak termasuk pemanfaatan internet untuk pembayaran tagihan telpon, listrik, pengecekan Saldo Bank , pemesanan tiket Pesawat dl
ULASAN TEKNOLOGI WIRELESS
Ada 2 teknologi jaringan yang akan biasanya digunakan dalam implementasi RT/RW Net yaitu:
Teknologi Wireless Wi-Fi
• Teknologi Jaringan Kabel UTP
TEKNOLOGI WIRELESS WI-FI
Teknology yang akan digunakan untuk menghubungkan semua komputer yang tersambung yakni dengan Wireless WiFi. Sedangkan untuk koneksi Internet maka akan menggunakan layanan Telkom yakni Speedy.
Teknologi “Wireless Wi-Fi adalah teknology dengan standar IEEE 802.11b/g yang beroperasi pada frekuensi 2.4GHz dengan kecepatan transfer data 11Mbps/54Mbps. Keuntungan penggunaan teknologi
Wireless Wi-Fi” ini adalah:
1. Perangkat wireless untuk teknologi wireless Wi-Fi ini sudah umum digunakan dan harganya sudah menjadi relatif murah.
2. Sebagian besar notebook tipe terbaru sudah dilengkapi dengan perangkat network wireless dengan teknologi Wi-Fi ini.
3. Area jangkauan yang lebih fleksible dikarenakan tidak dibatasi oleh jaringan distribusi seperti bila menggunakan kabel UTP maupun fiber optic. Secara teoritis dengan daya pancar 100mW sudah dapat menjangkau area (berbentuk lingkaran) 1 - 2 km didukung dengan tinggi tower yang memadai.
4. Ditinjau dari sisi investasi jauh lebih murah untuk menjangkau area yang besar dibandingkan solusi kabel.
5. Biaya pemeliharaan yang relatif murah dikarenakan tidak ada perangkat atau jalur jaringan yang berada pada area publik/umum dimana potensi kerusakan atau kehilangan alat lebih besar dibandingkan dengan solusi kabel UTP.
6. Teknologi Wi-Fi sangat pesat perkembanganya sehingga investasi ke depan akan lebih murah dengan perangkat yang berkecepatan lebih tinggi dan menjangkau area lebih luas.

Rabu, 12 November 2008

BELAJAR MEMBUAT PC ROUTER SEDERHANA (windows dan linux)


BELAJAR MEMBUAT PC ROUTER SEDERHANA (windows dan linux)

Router biasa dikenal sebagai perangkat yang mampu menghubungkan dua atau lebih jaringan serta mampu menentukan jalur yang paling optimal untuk mentransfer data antara dua atau lebih jaringan (berada di layer 3 / network). Karena harga sebuah dedicated router cukup lumayan sangat mahal, maka sebagian orang mencari alternatif laen untuk menjalankan tugas router. Dibuatlah PC Router.








Kali ini saya mencoba untuk meng-koneksi-kan keempat komputer dimana terdapat dua buah network id, artinya terdapat dua jaringan berbeda yang dihubungkan oleh sebuah router (PC yang telah disulap menjadi router). Agar terlihat sedikit agak rumit, saya mencoba untuk menggunakan 2 OS yg cukup beken yakni Windows dan Linux Gentoo. Langkah - langkahnya adalah :

1. Pertama, saya melakukan setting pada PC windows (host 4) di jaringan 192.168.15.0/24 dengan memberi IP address 192.168.15.2 netmask 255.255.255.0, kemudian gateway-nya diarahkan ke alamat 192.168.15.1 (alamat PC router yang berhubungan dengan network 192.168.15.0/24). Caranya adalah :
- masuk ke menu Local Area Connetion Properties -> Internet Protocol (TCP/IP) Properties -> setting IP address, subnetmask, dan default gateway-nya

2. Sebelum melakukan setting pada PC Router, terlebih dahulu saya melakukan setting pada jaringan 192.168.12.0/24 yaitu dengan memberi IP address pada PC Linux (host 1) dengan alamat 192.168.12.4, karena pake Linux maka NIC (Network Interface Card) atau yang lazim dikenal LAN Card akan terdeteksi sebagai ethx (eth0 atau eth1), asumsi bahwa yang terdeteksi ialah eth0 maka cara setting :
# ifconfig -a (melihat interface yang terdeteksi)
# ifconfig eth0 192.168.12.4 netmask 255.255.255.0 (setting IP address)

3. Langkah selanjutnya yaitu melakukan setting pada PC windows (host 2) di jaringan 192.168.12.0/24. Di host 2 tersebut terpasang dua buah NIC yang akan menghubungkan antara host 1 dengan PC Router (bisa juga menggunakan switch untuk menghubungkan host 1, host 2, dan PC Router) yang nantinya akan dibuat sebuah bridge. Step-stepnya yaitu setting IP address 192.168.12.3 pada NIC 1 dan 192.168.12.2 pada NIC 2. Kemudian drag keduanya, klik kanan pilih Bridge Connection. Setelah itu kasih IP address pada bridge, misal 192.168.12.5 subnet 255.255.255.0, lalu arahkan gateway ke alamat 192.168.12.1 (alamat PC Router yang berhubungan dengan network 192.168.12.0/24). Cara teknis sama dengan cara pertama diatas.

4. The next step I setup the PC Router. Pada PC Router telah terpasang dua buah NIC. Karena menggunakan Linux maka NIC akan terdeteksi sebagai eth0 dan eth1, asumsi bahwa eth0 berhubungan langsung dengan jaringan 192.168.15.0/24 sedangkan eth1 berhubungan langsung dengan jaringan 192.168.12.0/24 maka ketikan perintah melalui konsole :
# ifconfig eth0 192.168.15.1 netmask 255.255.255.0
# ifconfig eth1 192.168.12.1 netmask 255.255.255.0
setelah itu cobalah melakukan ping dalam satu jaringan, jika sudah berhasil maka kita tinggal menyeting proses peroutingannya, yaitu :
# route add -net 192.168.15.0 netmask 255.255.255.0 dev eth0
# route add -net 192.168.12.0 netmask 255.255.255.0 dev eth1
kemudian jangan lupa untuk mengaktifkan ip_forwarding-nya :
# echo “1″ > /proc/sys/net/ipv4/ip_forwarding

5. Langkah terakhir setting pada host 1 dan host 4 agar mampu routing melalui gateway PC Router, untuk Windows :
- masuk cmd.exe ketikkan route add 192.168.12.0 mask 255.255.255.0 192.168.15.1
(untuk mengetahui lebih lengkap keterangannya ketikkan route –help)
pade host 1 (Linux) :
# route add default gw 192.168.12.1

6. Proses terakhir, saya mencoba menge-ping antara host 1 dengan host 4 dan hasilnya Reply. maka berhasil berhasil

Instalasi windows 2000 server dan citrix meta frame 1.8.

Pokok Bahasan
1. Spesifikasi computer
2. Proses Instalasi Windows 2000 Server
3. Proses Instalasi Citrix 1.8
4. Test Koneksi Client


Pendahuluan
Modul ini kami buat semata untuk penuntun instalasi windows 2000 server dan citrix
meta frame 1.8
1. Spesifikasi komputer
Untuk mengintal Microsoft Windows 2000 Server diperlukan beberapa persyaratan
teknis yang cukup lumayan. Dengan menggunakan komputer rakitan pun kita bisa
menggunakan sebagai server dengan operating system windows 2000 server tetapi tentu
saja persyaratannya tetap harus terpenuhi.
1.1.Processor
Microsoft windows 2000 datang dengan segala kehandalan dan kematanganya. Berbagai
feature dan fasilitas baru hadir disana sini. Icon yang cantik fasilitas plug dan play
semakin sempurna menjadikan microsoft windows 2000 server semakin layak disebut
operating system masa depan. Namun demikian,operating sytem ini sangat rakus memori
dan ruang (space) hardisk.
Microsoft windows 2000 server bisa berjalan dengan baik dan sempurna apabila dipasang
pada komputer dengan processor pentium I I atau pentium I I I.
1.2.Memori
Apabila akan menginstalasi microsoft windows 2000 server sebaiknya memasang
memori atau RAM 128 Mbyte. Bahkan jika komputer server anda benar-benar dijadikan
tumpuan dari komputer lain (Client Server), maka sebaiknya anda memasang memori
diatas 256 MB atau lebih. Apalagi apabila anda akan menfaatkan kecanggihan terminal
service, maka memori atau RAM 265 Mbyte adalah yang paling standart. oleh karena itu
dengan memasang RAM 128 Mbyte pada PC Pentium I I 450 Mhz adalah kebutuhan
minimal untuk sebuah server. Namun demikian, dalam keadaan terpaksa memori 64 MB
pada PC bermesin Pentium 166 Mhz, windows 2000 server masih memungkinkan.Tetapi
tentu saja jalanya seperti kura-kura atau seperti cacing kepanasan.
1.3.Hardisk
Microsoft windows 2000 server selain rakus memor,dia juga membutuhkan hardisk
(ruangan) yang cukup besar kapasitasnya. Microsoft Windows 2000 server akan aman
apabila dipasang di komputer bermesin pentium I I ke atas, RAM minimal 128 MB dan
ruang atau space hardisk 8.0 Gbyte. Bahkan disarankan sebaiknya menggunakan hardisk
jenis SCSI diatas 10 Gbyte. Tanpa itu mustahil anda bisa menikmati kecanggihan
terminal service dan fasilitas lain yang dimiliki Microsoft Windows 2000 Server.
1.4.CD-ROM Drive
CD-ROM Drive merupakan persyaratan yang tidak bisa ditawar-tawar lagi.Tanpa CDROM
Drive anda akan kesulitan untuk menginstalasi Windows 2000 semuanya tersimpan
pada CD-ROM.
Jika komputer yang akan digunakan tidak dilengkapi dengan CD-ROM Drive, maka
untuk menginstalasi Microsoft Windows 2000 terpaksa anda harus mencari pinjaman.
Karena tidak mungkin anda bisa menginstalasi Microsoft Windows 2000 Server di
komputer tanpa di lengkap degan CD-ROM Drive.
1.5.VGA Card
Untuk menghasilkan tampilan sempurna Microsoft Windows 200 Server di
rekomendasikan agar menggunakan kartu grafik diatas 4 Mbyte. Bahkan jika mungkin
katu grafik generasi terbaru yang sudah bertekhnologi AGP. kalaupun terpaksa, anda
masih mungkin menggunakan kartu grafik PCI dengan memory 1 Mbyte. Tetapi sangat
dianjurakan menggunakan kartu grafik (VGA card) diatas 4 Mbyte. Microsoft Windows
2000 Server akan terlihat cantik ketika dipasang pada komputer Pentium I I I 733 MHz ,
Ram 512 Mbyte, Hardisk SCSI 9.1 Gbyte dengan kartu VGA AGP 32 Mbyte. Semua
kebutuhan akan terpenuhi dengan baik, yang berhubungan dengan terminal servis, Web
Server dan ICS (Internet Connection Sharing) yang terkenal canggih.
1.6 Monitor
Monitor yang beredar saat ini umumnya sudah beresolusi tinggi. Sehingga bagi siapapun
yang memiliki komputer dengan monitor SVGA atau VGA tidak akan kesulitan untuk
memasang windows 2000 server. Semakin tinggi resolusi monitor yang digunakan akan
semakin baik.
Pengunaan monitor yang canggih harus ditunjang dengan kartu grafik (VGA Card) yang
baik pula. Karena tanpa itu mustahil akan mendapatkan canggih media player yang
disediakan Microsoft Windows 2000 Server. Oleh karena itu, sebelum memutuskan
mengganti monitor beresolusi tinggi perhitungkan kartu grafik yang digunakan.Walaupun
demikian,jika monitor yang anda gunakan masih tergolong generasi lama, Anda tetap
bisa menggunakan Microsoft Windows 2000 Server tanpa hambatan apapun. Hanya
tampilannya kurang sempurna. Tetapi semua fasilitas yang ada di Microsoft Windows
2000 tetap masih bisa dimanfaatkan dengan jika kebutuhan lainnya terpenuhi.
1.7.Kartu jaringan (NIC)
Kartu jaringan atau NIC (Network Interface Card) adalah kebutuhan utama dari Windows
2000 Server. Tanpa memasang kartu jaringan (NIC) mustahil Windows 2000 Server bisa
digunakan dengan baik, terutama Active Directory. Active Directory hanya bisa
diinstalasi apabila dikomputer anda sudah terpasang kartu jaringan atau NIC.
Apabila anda akan memasang kartu jaringan sebaiknya menggunakan yang
direkomendasikan Microsoft Windows 2000 Server, Misalnya 3COM, D-Link, dan
sebagainya. Saya biasanya menggunakan 3COM, tetapi dalam keadaan terpaksa bisa juga
menggunakan kartu jaringan merk lain. Saya ketika menulis buku ini menggunakan DLink
dan tidak ada masalah. Kedua hardware sudah teruji dan secara otomatis akan
dikenali oleh komputer anda pada saat Windows 2000 Server diinstalasi.
Jika kartu jaringan ini tidak terpasang atau tidak ditemukan pada saat instalasi, anda akan
kesulitan untuk menginstalasi Active Directory. Untuk itu kartu jaringan harus terpasang
sebelum menginstalasi Windows 2000 Server. Namun demikian tidak berarti Windows
2000 Server tidak bisa digunakan tanpa NIC, melainkan tidak akan maksimal saja.
2. Proses instalasi
Untuk menginstal Windows 2000 Server langkah pertama siapkan BIOS anda dengan
mode boot devicenya ke CD-ROM sehingga kita dengan mudah mengistalnya lewat CDROM
syaratnya, CD-ROM-nya harus mendukung bootable CD.
Untuk mempermudah proses instalasi nantinya gunakanlah mode standart instalation.
Dan fasilitas-fasilitas yang kita perlukan akan kita instalasi setelah instalasi Windows
selesai.
2.1 Instalasi Windows lewat CD
�� Siapkan BIOS dan CD windwos 2000 server
�� Reboot komputer anda
�� Setelah jendela instalasi tampil Next, Next, Next, sampe selesai
�� Setelah jendela instalasi akhir tampil klik Finish untuk rebbot
Setelah anda selesai dengan instalasi windows anda, pastikan semua driver device VGA,
NIC, komputer anda berjalan dengan baik, karena jika kedua device itu tidak berjalan
dengan baik anda tidak akan bisa menginstal citrix.
2.2 Instalasi Terminal Server Service
Service ini termasuk dalam kategori mutlak untuk mengintal citrix, ada 2 service yang
dibutuhkan untuk menjalankan cirix di windows 2000 server, Terminal Service dan
Terminal Service Licencing.
  • Klik Start, Setting, Control Panel, Add/Remove Programs
  • Setelah muncul jendela Add/Remove Programs klik Add/Remove Windows Component


Gambar 1 – Instalisasi Terminal Server Service

Setelah muncul jendela Terminal Service Setup yang ke-2 jangan lupa pilih opsi yang
Aplication Server Mode, opsi ini sangat fatal jika anda melewatkannya, kerena jika opsi
ini tidak anda aktifkan maka hannya Administrator yang dapat login di komputer client.
Apabila instalisasi Terminal Service Setup telah selesai klik Finish untuk konfermasi
akhir.
2.3 Instalisasi protokol NIC
Jika semua device driver dan serveice sudah terinstal dengan baik, lanjutkan dengan
instalisasi protokol NIC yang mutlak harus diinstal.
  • Klik Start, Setting, Control Panel, Network and Dial-up Connections
  • Klik kanan tepat di Local Area Connection
  • Pilih dan Klik Propertis – setelah itu akan muncul jendela Local Area Connection propertis.
  • Klik Instal, Protocol – untuk mengintal protokol yang di perlukan
Penting : Protokol yang harus di instal agar dapat menjalankan citrix : 1. DLC Protocol 2. NWLink NetBIOS 3. NWLink IPX/SPX/NetBIOS Compitible Tranport Protocol 4. Internet Protocol (TCP/IP) Kempat protokol ini wajid diinstal jika anda menginginkan citrix berjalan dengan baik di windows 2000 server.
3. Proses Instalasi Citrix 1.8
Untuk menginstal Citrix 1.8 pastikan semua prosedur diatas berjalan dengan baik dan
benar, apabila semua sudah berjalan dengan benar marilah kita mulai menginstal citrix.
  • Tentukan dahulu letak source file dari citrix yang akan instal
  • Klik file AutoRun


  • Klik Meta Frame Setup
Lanjutkan semua proses instalasi dengan Next, I Agree, Yes, dan Finish, dan
pastikan setiap konfermasi telah anda lewati dengan benar.
Setelah selesai dengan instalasi citrix meta frame 1.8 lanjutkan dengan instalasi
service pack 3 untuk citrix.

3.1 Instalisasi Service Pack

Sebelum anda menginstal service pack citrix 1.8 pastikan meng-extrac dengan benar
serta jangan lupa meletakan file hasil extrac ditempat yang benar.

  • Klik file dengan nama SP3_MF18W2K

Letakan file hasil extrac di tempat yang tepat, setelah proses extrac selesai jalankan file
setup.
Lanjutkan semua proses instalasi dengan Next, I Agree, Yes, dan Finish, dan
pastikan setiap konfermasi telah anda lewati dengan benar.

Setelah proses instalasi citrix service pack 3 selesai maka lanjutan dengan dengan
konfigurasi lincency untuk meta frame 1.8

3.2 Instalisasi Licency Citrix

Pastikan dahulu letak file crack yang akan anda gunakan dalah hal ini kita akan
menggunakan file CitrixLM

Icon Citrix Program Neighborhood

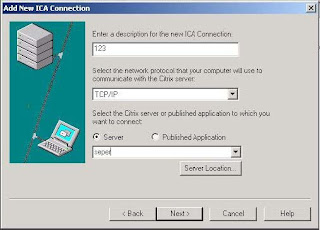

  • Klik ICA Connection untuk membuat coneksi kemudian lanjutkan seperti
gambar di bawah.


* Klik Next, Next, Next – sampai ada tampilan seperti di bawah

  • Kemudian lanjutkan klik Next sampai konfermasi akhir Setelah anda selesai membuat koneksi dengan Citrix Program Neighborhood maka akan tampil icon baru seperti di gambar bawah yang namannya 123, Double klik icon tersebut untuk membuat koneksi.
Keberhasilan anda dalam membuat koneksi akan terbukti jika proses diatas berhasil dan
selanjutnya akan muncul login windows 2000 server seperti gambar dibawah.


  • Masukan Username dan password anda kemudian klik OK

Apabila anda sudah dapat login kedalam windows 2000 server maka seluruh proses
instalasi Windows 2000 server dan citrix 1.8 selesai sudah. Memang butuh ketelitian dan
kesabaran yang tinggi utuk meraih kesuksesan… ☺.

3.3 Membuat Diskboot

Diskboot biasannya di perlukan jika client yang digunakan tidak menggunakan Hard
Disk atau hanya memiliki HD kecil.
Seperti biasa sebelum membuat diskboot siapkan satu disket kosong yang telah di format
dengan system, dan yang perlu diingat dalam melakukan format harus menggunakan Dos
Mode :

  • C:\>format a:/s

Setelah disket yang telah diformat system siap, pastikan letak file pembuat disket
ICASETUP .

Agar dapat membuat client conact ke server siapkan disket driver NIC client yang
tersedia disaat anda membeli NIC tersebut. Kemudian cari file NET.CFG biasannya
driver coneksi NIC client berdampingan dengan file NET.CFG, perlu diingat bahwa
setiap NIC mempunyai driver yang berbeda, tergantung merk dan jenis NIC-nya. Jika
anda kurang jelas silahkan membaca petunjuk instalasi disket client pada program
ICASETUP.

Jika semua sudah siap marilah kita membuat disket instalasi client.

  • Double klik icon ICASETUP
Silahkan membaca petunjuk untuk memastikan semuanya berjalan dengan lancar, jika
anda sudah yakin memulailah dengan menekan sebarang tombol.

  • Setelah anda menemukan file driver NIC anda isi menu konfermasi dengan
lengkap seperti di bawah ini kemudian tekan ENTER dan tunggu kuranglebih
2 menit untuk membuat disket boot ini.





Apabila pembutan disket telah selesai maka langkah selanjutnya anda tinggal mereboot
komputer client dan mencoba mem-booting client tersebut lewat disket.

Catatan Teknis
1. Perlu dicatat client yang memiliki VGA card 1 Mb hannya bisa menampilkan
maximal 256 color untuk tampilan di cllient.
2. Jika anda mempunyai HD berukuran kecil, anda tinggal mengcopy isi disketboot
tadi ke HD anda.
3. HD bad sector-pun dapat digunakan dengan catatan masih bisa dipakai.

Penutup

Selamat mecoba dan tekunlah dalam mempelajarinya seperti pepatah mengatakan “ Bisa
karena biasa “ sekali lagi penulis memohon kritik dan saran yang membangun demi
kemajuan kita bersama, “Tak ada gading yang tak retak” jika ada kesalahan kata-kata
sengaja maupun tidak penulis atas nama pribadi mohon maklum.

Membuat Web Server menggunakan Windows 2000 Server

Membuat Web Server menggunakan Windows 2000 Server

A. Pendahuluan

Web atau istilah lengkapnya web site, juga sering disebut dengan home page adalah suatu halaman yang berisi sejumlah informasi yang dapat diakses dan dibaca melalui sistem jaringan dengan menggunakan program browser. Informasi yang dapat ditampilkan lewat web dapat berupa tulisan, gambar, dan bahkan audio visual pun bisa ditampilkan. Untuk contoh terakhir misalnya berita televisi liputan 6 dari SCTV bisa diakses dari internet dengan alamat www.liputan6.com.
Untuk memasang web agar bisa di baca oleh orang lain dari komputer lain didalam system jaringan, baik jaringan local (LAN) maupun jaringan berbasis luas (WAN dan Internet) maka memerlukan program yang dapat memberikan layanan web atau web server. Web server ada yang dibuat secara terpadu dengan program system operasi dan secara terpisah. Program web server ada banyak jenisnya, seperti apache, abbys, xitami dan IIS. Untuk program web server IIS sudah menjadi satu paket di dalam system operasi Windows 2000 server
.
B. Tujuan Teori
Tujuan penulisan ini adalah :
1. Menjelaskan prinsip kerja web server
2. Menjelaskan langkah – langkah konfigurasi web server (IIS)
3. Menjelasakan langkah – langkah konfigurasi web site properties.

C. Pembahasan
1. Prinsip kerja program web server
Prinsip kerja program web server adalah memberikan informasi yang diminta oleh komputer client dan melayani setiap permintaan yang datang dari manapun. Informasi akan dikirimkan oleh komputer server lalu akan diterima dan dibaca oleh komputer client melalui program browser. Urutan kerja web server adalah sbb :
- Komputer client mengetikan alamat komputer server missal,
www.movingcel.com dari program browser, seperti pada gambar 1.
Alamat Web
- Komputer server
www.movingcel.com akan memberikan informasi berupa halaman utama atau index.html yang akan dibaca dari komputer client.

- Komputer client memilih informasi yang diinginkan dengan menekan tombol link, misalnya pilihan harga, sehingga server akan memberikan tampilaninformasi yang diminta client.

- Komputer Server kemudian mengirimkan informasi yang di inginkan oleh client sehingga muncul dan dibaca di komputer client. Informasinya berupa daftar harga untuk tiap jenis voucer dan nominalnya,.

2. Langkah – langkah konfigurasi web Server
A. Mendefinisikan Web Site
1. Jalankan program Internet Service Manager yang telah terinstal di komputer server dengan cara klik tombol Star > Program > Administrative Tools > Internet Service Manager.
2. Dari tampilan program IIS, kemudian buat sebuah web site dengan langkah klik tombol action hingga muncul menu, lalu pilih New >>Web Site,
3. Kemudian muncul ucapan selamat datang pada program panduan (wizard) untuk membuat web site , lalu pilih tombol Next hingga muncul tampilan.Untuk bagian description isi nama web site yang akan kita buat, misalnya : movingcel.com lalu pilih next :
4. Selanjutnya pilih tombol next, hingga muncul tampilan menu untuk pemilihan IP Address dan nomor port untuk web site,

5. Pada langkah berikutnya pilih tombol Next, hingga muncul menu untuk memilih lokasi direktori tempat menyimpan data data web site.
dengan Lokasi direktori data web site di c:\inepub\wwwroot
6. Berikutnya pilih tombol Next, hingga muncul tampilan pengaturan hak akses web seperti . Pilih dengan memberi tanda centang. Saat ini kita pilih read, run script, excekute dan browse.
7. Selanjutnya pilih tombol Next, hingga muncul konfirmasi bahwa proses pembuatan web site secara terpandu sudah selesai, lalu tekan tombol finish untuk mengakhirinya

8. Setelah menekan tombol finish, maka akan kelihatan pada program IIS akan muncul nama web site yang dibuat dengan sejumlah file dan direktori yang ada.
B. Mengkonfigurasi Server Extensions
Setelah pendefinisian web site selesai, maka dilanjutkan dengan pengaturan konfigurasi server extension. Dengan langkah sebagai berikut :
1. Dari menu IIS, kemudian pilih dan klik tombol action >> All Tasks >> Configure Server Extension, hingga muncul tampilan Pengaturan server extension di IIS
2. Kemudian muncul tampilan selamat datang pada program server extension configurations,
3. Kemudian pilih Next, hingga muncul tampilan pembuatan kelompok windows seperti tampak 4. Pilih Next, hingga muncul menu pemilihan administrator sebagai orang yang punya hak pengelolaan web site,
5. Pilih Next, sehingga akan muncul tampilan untuk pengisian email server . Pada dialog ini kita pilih No, I’ll do it latter. Hal ini karena pada Windows 2000 server belum dilengkapi dengan program mail server. Sehingga untuk penggunaan email, perlu bantuan program yang lain.
6. Selanjutnya kita pilih Next, hingga muncul tampilan finish yang menginformasikan bahwa kegiatan konfigurasi server extension sudah selesai,


3. Mengkonfigurasi DNS (Domain Name Sytem ) Server
DNS merupakan suatu protocol yang berfungsi untuk menjembatani antara alamat jaringan dalam bentuk IP addres yang berupa angka – angka menjadi kata – kata yang mudah di ingat dan dapat menjadi identitas dari suatu lembaga. Dalam konfigurasi DNS Server ini terdiri dari dua kelompok, yaitu :
A. Mendefinisikan New Zone
1. Jalankan program DNS dengan cara pilih tombol Start >> Program >> Administrativ Tools >> DNS,
2. Buat New Zone dengan cara klik Action lalu pilih New,

3. Sehingga akan muncul tampilan ucapan selamat datang dalam pembuatan new zone seperti
(New Zone Wizard)
4. Pilih Next, hingga muncul tampilan pemilihan zone type lalu pilih standard primary
5. Pilih Next, hingga muncul tampilan pengisian nama zone yang mau dibuat. Ketik movingcel.com,
6. Pilih Next, hingga akan tampil nama file movingcel.com.dns sebagai tanda telah berhasil pembuatan zone baru movingcel.com,

7. Pilih Next, sehingga akan muncul informasi bahwa pembuatan zone baru secara terpandu telah selesai, lalu tekan tombol finish untuk mengakhiri proses pembuatan zone movingcel.com, 8. Setelah tombol finish ditekan, maka akan tampil jendela zone yang sudah dibuat movingcel.com

B. Mendefinisikan New Host
Dalam pendefinisian new host ini dimaksudkan agar alamat web menjadi komplit dari yang movingcel.com menjadi www.movingcel.com. Langkah langkah pembuatan new host adalah sebagai berikut :
1. Dari tampilan DNS kemudian cari nama web site yang sudah dibuat dalam zone create,
2. Dari tampilan DNS kemudian pilih tombol action atau pilih movingcel.com kemudian klik kanan hingga muncul menu pop up, lalu klik new host.
3. Pilihan pembuatan new host akan memunculkan menu new host seperti pada gambar 33.a lalu kit isi name : www dan ip address : 219.200.20.231f hx dmiyrl
4. Lalu pilih tombol Add Host lalu tekan tombol Done, sehingga jika proses pembuatan berhasil akan muncul tampilan yang memberikan informasi bahwa pembuatan new host telah sukses,
5. Kemudian muncul tampilan lanjutan pembuatan new host
6. Dengan menekan tombol done, maka akan muncul menu DNS dengan tambahan www pada bagian forward zone movingcel.com,

4. Melakukan pengaturan property web site
Pengaturan ini dimaksudkan agar setiap kita mengakses web site dengan mengetikan alamat
www.movingcel.com pada address bar program browser (internet explorer) maka server akan mengarahkan kita untuk membuka file index.html sebagai halaman utama web site tersebut. Langkah pengaturan web site sebagai berikut:
1. Masih dari program IIS, kemudian pilih nama web site yang ada : movingcel.com lalu pilih tombol action, hingga muncul menu pop up lalu klik tombol properties .
2. Pemilihan menu properties pada movingcel.com akan memunculkan dialog properties.
3. Pilih tab Documents untuk pembuatan file index.html dengan cara pilih tombol add lalu ketik nama file : inde.html pada kotak isian.

Pembuatan file index.html sudah berhasil, tampak pada gambar dengan posisi masih dibawah, sehingga perlu digeser keatas dengan menekan tombol naik di sebelah kiri nama file hingga berada paling atas seperti gambar .

5. Proses pengaturan web site : movingcel.com sudah selesai, lalu tekan tombol ok maka web site sudah dapat dijalankan dengan cara membuka program browser (internet explorer) dari komputer server dan komputer yang lain, lalu pada bagian address bar ketik : http://www.movingcel.com Jika mampu program browser mampu menampilkan halaman index.html, maka proses konfigurasi web server (IIS) dan DNS server telah berhasil. Jika belum maka ulangi langkah- langkah tersebut diatas dengan teliti dan hati – hati.

D. Kesimpulan
Dengan adanya program IIS sebagai web server, menjadikan Windows 2000 server dapat dijadikan web server yang dapat digunakan pada jaringan local (LAN) maupun jaringan dunia (internet). Sedangkan DNS Server mempunyai kemampuan untuk mengubah alamat yang berupa angka – angka IP addres yakni : 219.200.20.231 menjadi kata – kata yang mudah diingat, yakni : www.movingcel.com . Dengan demikian adanya kombinasi antara IIS dan DNS kita dapat menjadikan suatu komputer sebagai web server yang dapat digunakan untuk berbagai kepentingan, baik untuk pendidikan, administrasi

Rabu, 17 September 2008

Instalasi Active Directory Windows Server 2003

Microsoft Windows Server 2003 tidak akan bekerja maksimal apabila Active Directory belum diinstalasi. Semua yang berhubungan dengan services dan domain ada dalam Active Directory ini. Jadi apabila Anda tidak menginstalasi Active Directory berarti komputer Anda hanya dijadikan Workgroup saja. Kalau dijadikan Workgroup, maka Active Directory tidak perlu diinstalasi.

Active Directory hanya bisa diinstalasi apabila sudah terpasang kartu jaringan (NIC) yang baik dan benar serta harddisk harus diformat NTFS. Untuk itu Anda harus menginstalasi Microsoft Windows Server 2003 dalam format NTFS.
Untuk menginstal Active Directory Microsoft Windows Server 2003 banyak caranya, bisa dengan mengetikan DCPROMO dari RUN, bisa juga dengan memanfaatkan fasilitas Manager Your Server. Untuk itu Anda bisa melakukan cara yang paling mudah saja.

Instalasi Active Directory

Setelah selesai menginstalasi Microsoft Windows Server 2003 dan tidak ada kesalahan, langkah selanjutnya adalah menginstalasi Active Directory. Ada dua cara yang bisa Anda lakukan untuk menginstalasi Active Directory ini. Pertama dengan menuliskan atau mengetikkan DCPROMO dari tombol RUN atau bisa juga dengan memanfaatkan fasilitas Wizard yang disediakannya. Sebagai gambaran berikut akan dijelaskan prosedur yang harus Anda lakukan adalah sebagai berikut:

1. Jendela konfigurasi Windows Server 2003 dalam keadaan tampil
2. Pilih Add or remove a rool. Setelah Anda menekan tombol Add or remove a rool, komputer akan berkerja dan segera tampil tayangan berikutnya
3. Klik tombol Next apabila Anda sudah membaca semua yang tampil pada jendela tersebut. Biarkan komputer bekerja sehingga akan tampil semua komponen yang sudah dan belum Anda instalasi sebelumnya
4. Pilih Domain Control (Active Directory), karena sebelumnya Anda belum menyelesaikan pekerjaan tersebut. Setelah memilih Domain Control tadi klik Next untuk melanjutkan.
5. Klik lagi Next. Setelah itu komputer kembali akan bekerja, kemudian pada saat tampil pernyataan Active Directory Instalation Wizard tampil klik OK untuk melanjutkan pekerjaan Anda. Kemudian komputer akan menampilkan kotak dialog Welcome to Active Directory Installation Wizard.
6. Klik Next untuk melanjutkan. Microsoft Windows akan menampilkan kotak dialog Operating System Compatibility. Perhatikan kotak dialog tersebut dan jika sudah yakin klik Next untuk melanjutkan.
7. Pada saat tampil kotak dialog Domain Control Type, lalu pilih Domain Controller for a New domain
8. Klik Next untuk melanjutkan pekerjaan Anda. Kembali kotak dialog a Create a new domain tampil, Anda pilih Domain in a new Fores
9. Klik Next lagi, kemudian pada kotak dialog New Domain Name, ketikkan nama Domain Anda, misalnya DATAKOM.COM
10. Klik Next dan biarkan komputer bekerja dan jika tidak terjadi kesalahan atau bentrok, maka secara otomatis kotak dialog NetBIOS Domain Name akan terisi sama yaitu DATAKOM
11. Klik lagi Next. Setelah itu komputer akan menampilkan kotak dialog Database and Log Folders untuk menyimpan data yandg berhubungan dengan Database dan Log tersebut.
12. Klik Next untuk melanjutkan pekerjaan Anda. Kembali kotak dialog berikutnya bernama Shared System Volume akan tampil
13. Dari kotak dioalog Shared System Volume di atas Anda klik Next untuk melanjutkan. Kotak dialog DNS Registration Diagnostics segera tampil, jika Anda akan membuatnya secara otomatis DNS untuk Server Anda, maka Anda pilih Install and configure the DNS on this computer
14. Klik Next. Kemudian akan tampil pernyataan, apakah Server ini bisa digunakan oleh semua komputer berbasis Microsoft Windows 2000 dan 2003 ke bawah atau hanya Microsoft Windows 2000 dan 2003 saja. Dalam buku ini saya memilih agar semua komputer yang berbasis Windows 2003 ke bawah bisa join ke Server ini.
15. Klik Next. Kotak dialog untuk menuliskan Password Directory Services Restore Mode Administrator Password segera tampil. Untuk itu Anda ketikkan Password Anda di kolom yang telah disediakan, misalnya datakom2005, ketikkan sekali lagi password yang tadi, datakom2005. Jika kurang jelas Anda klik Active Directory Help.
16. Klik Next untuk melanjutkan.
17. Directory Services Restore Mode Administrator Password, yaitu menuliskan Password Directory Services Restore Mode Administrator Password
18. Klik lagi Next dan biarkan komputer bekerja. Di sini Anda bisa istirahat atau meninggalkan komputer untuk beberapa saat.
19. Setelah Anda menekan tombol Finish komputer akan menampilkan dua pernyataan apakah komputer akan di Restart atau tidak. Pilih dan klik Restart dan biarkan komputer melakukan boot secara otomatis.
20. Pada saat login Anda akan melihat perbedaan, di mana ketika sebelum Active Directory diinstalasi Anda tidak menemukan Domain, sedangkan setelah Active Directory diinstalasi, Domain yang Anda instalasi bernama DATAKOM akan tampil.
21. Pada saat Login pertama kali dan Anda melakukan instalasi Active Directory dengan memanfaatkan fasilitas Add or remove a rool, maka komputer akan sedikit lambat dan akan tampil tayangan selanjutnya, lalu untuk menutupnya Anda klik Finish.

IP Address pada Server

Sebenarnya IP Address untuk Server ini ketika proses instalasi Active Directory ditanyakan apakah akan langsung diisi atau tidak. Jika belum diisi pada saat instalasi tersebut Anda harus mengisinya.

Tujuan IP Address adalah memberi alamat untuk sebuah server atau komputer dalam suatu jaringan. Secara sederhana agar komputer dalam jaringan dapat dikenali oleh semua client dan dirinya sendiri harus diberi alamat. Alamat inilah yang dimaksud dengan IP Address. IP Address adalah nomor tertentu yang nantinya dijadikan patokan untuk memberi alamat pada Client yang ada dalam suatu jaringan LAN berbasis Client Server ataupun Workgroup.

Masalah pemberian IP Address atau pemberian alamat ini tidak bisa sembarangan, apalagi bila komputer Anda dijadikan Web Server. Maka jelas IP Address tersebut tidak asal memberikan saja, harus disesuaikan dengan kebutuhan dan aturan-aturan yang ada. Dalam contoh ini saya memberi IP Address untuk Server saya bernama DATAKOM dengan nomor 192.168.53.1. Maka nomor lain untuk semua Client harus mengacu pada nomor ini, misalnya untuk Client harus mulai dari nomor 192.168.53.11 sampai 192.168.53.100 atau sesuai dengan jumlah komputer yang akan dikoneksikan ke jaringan. Untuk mengetahui lebih jauh mengenai IP Address dan TCP/IP Anda bisa membaca buku saya tentang IP Address dan TCP/IP.

Jika ada dua server atau lebih Anda bisa menggunakan Child Domain (CDC) atau Primery Domain (PDC). Bahkan apabila Anda menginginkan backup juga bisa ditambahkan Backup Domain Controller (BDC), namun yang terakhir tidak saya jelaskan dalam buku ini.

Kemudian kalau Anda akan memasang ada dua server yang segmennya berbeda, maka Anda harus memberi IP dua segmen, artinya server A dengan nomor misalnya 192.168.53.1 dan dalam group ini semua Client harus diawali dengan IP 192.168.53.xx. Sedangkan untuk server B bisa menggunakan nomor 192.168.10.1 atau disesuaikan dengan kebutuhan, maka jika demikian nomor IP untuk Client group ini harus diawali dengan IP nomor 192.168.10.xx. Sedangkan untuk Subnet mask-nya adalah 255.255.255.0. Untuk mengetahui mengenai golongan IP Address ini Anda bisa membacanya di bagian sebelumnya.

Lalu kalau Anda mau menggabungkan dua server yang berbeda segmen, maka salah satu server harus dijadikan Router. Caranya Anda tidak perlu membeli Router melainkan cukup menambah 1 (satu) lagi kartu jaringan atau NIC di salah satu Server yang ada, misalnya di Server A dengan IP disesuaikan dengan server yang dijadikan Router tersebut.
IP Address

Agar komputer Server Anda bisa dikenali, maka harus diberi alamat berupa IP Address. Prosedur yang harus Anda lakukan adalah sebagai berikut:

1. Dari Desktop klik kanan mouse tepat di atas indikator LAN di sudu kanan layar Anda. Setelah itu akan tampil kotak dialog Local Area Connection Status. Atau Anda bisa masuk melalui tombol Start, lalu pilih Connect to dan pilih Show all connection. Setelah itu klik kanan tepat di atas Local Area Connection dan pilih Properties.
2. Pilih dan klik Properties. Setelah itu akan tampil jendela Local Area Connection Properties akan tampil.
3. Klik Show icon in taskbar when connected untuk menampilkan tanda Local Area Connection di taskbar
4. Klik Internet Protocol (TCP/IP)
5. Klik Properties. Setelah itu akan tampil kotak dialog Internet Protocol (TCP/IP) Properties
6. Klik Use the following IP Address
7. Ketikkan di kolom IP Address 192.168.53.1
8. Klik tab di papan ketik
9. Kolom Subnet mask tidak perlu Anda isi, dengan menekan tab Subnet mask 255.255.255.0 secara otomatis sudah terisi

Mengisi DNS Server

Untuk mengisi DNS services ini bisa langsung di tab General di kolom Preferred DNS server. Namun demikian Anda juga bisa menggunakan cara yang akan saya jelaskan berikut ini:

1. Klik tab Advanced. Setelah itu akan tampil kotak dialog Advanced TCP/IP Setting
2. Klik tab DNS
3. Klik Add
4. Ketikkan 192.168.53.2 pada kolom di bawah DNS server
5. Klik Add
6. Klik OK untuk menutup kotak dialog tersebut
7. Klik OK
8. Klik OK sekali lagi untuk menutup kotak dialog Local Area Connection Properties sekaligus menyimpan ketentuan seting yang telah Anda lakukan

7 Layer OSI

Apa Itu 7 Layer OSI dalam Jaringan ?
Pengantar Model Open Systems Interconnection(OSI)
Model Open Systems Interconnection (OSI) diciptakan oleh International Organization for Standardization (ISO) yang menyediakan kerangka logika terstruktur bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.Model Layer OSI

Terdapat 7 layer pada model OSI. Setiap layer bertanggungjawwab secara khusus pada proses komunikasi data. Misal, satu layer bertanggungjawab untuk membentuk koneksi antar perangkat, sementara layer lainnya bertanggungjawab untuk mengoreksi terjadinya “error” selama proses transfer data berlangsung.Model Layer OSI dibagi dalam dua group: “upper layer” dan “lower layer”. “Upper layer” fokus pada applikasi pengguna dan bagaimana file direpresentasikan di komputer. Untuk Network Engineer, bagian utama yang menjadi perhatiannya adalah pada “lower layer”. Lower layer adalah intisari komunikasi data melalui jaringan aktual.
“Open” dalam OSI
“Open” dalam OSI adalah untuk menyatakan model jaringan yang melakukan interkoneksi tanpa memandang perangkat keras/ “hardware” yang digunakan, sepanjang software komunikasi sesuai dengan standard. Hal ini secara tidak langsung menimbulkan “modularity” (dapat dibongkar pasang).

Modularity
“Modularity” mengacu pada pertukaran protokol di level tertentu tanpa mempengaruhi atau merusak hubungan atau fungsi dari level lainnya.Dalam sebuah layer, protokol saling dipertukarkan, dan memungkinkan komunikasi terus berlangsung. Pertukaran ini berlangsung didasarkan pada perangkat keras “hardware” dari vendor yang berbeda dan bermacam-macam alasan atau keinginan yang berbeda.

Modularity
Seperti contoh Jasa Antar/Kurir. “Modularity” pada level transportasi menyatakan bahwa tidak penting, bagaimana cara paket sampai ke pesawat.
Paket untuk sampai di pesawat, dapat dikirim melalui truk atau kapal. Masing-masing cara tersebut, pengirim tetap mengirimkan dan berharap paket tersebut sampai di Toronto. Pesawat terbang membawa paket ke Toronto tanpa memperhatikan bagaimana paket tersebut sampai di pesawat itu.
7 Layer OSI
Model OSI terdiri dari 7 layer :
Application
Presentation
Session
Transport
Network
Data Link
Physical



Apa yang dilakukan oleh 7 layer OSI ?
Ketika data ditransfer melalui jaringan, sebelumnya data tersebut harus melewati ke-tujuh layer dari satu terminal, mulai dari layer aplikasi sampai physical layer, kemudian di sisi penerima, data tersebut melewati layer physical sampai aplikasi. Pada saat data melewati satu layer dari sisi pengirim, maka akan ditambahkan satu “header” sedangkan pada sisi penerima “header” dicopot sesuai dengan layernya.

Model OSI
Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringan memahami fungsi dari tiap-tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenis-jenis protoklol jaringan dan metode transmisi.
Model dibagi menjadi 7 layer, dengan karakteristik dan fungsinya masing-masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui serentetan protokol dan standard.


Model OSI
Keterangan
Application Layer: Menyediakan jasa untuk aplikasi pengguna. Layer ini bertanggungjawab atas pertukaran informasi antara program komputer, seperti program e-mail, dan service lain yang jalan di jaringan, seperti server printer atau aplikasi komputer lainnya.
Presentation Layer: Bertanggung jawab bagaimana data dikonversi dan diformat untuk transfer data. Contoh konversi format text ASCII untuk dokumen, .gif dan JPG untuk gambar. Layer ini membentuk kode konversi, translasi data, enkripsi dan konversi.
Session Layer: Menentukan bagaimana dua terminal menjaga, memelihara dan mengatur koneksi,- bagaimana mereka saling berhubungan satu sama lain. Koneksi di layer ini disebut “session”.
Transport Layer: Bertanggung jawab membagi data menjadi segmen, menjaga koneksi logika “end-to-end” antar terminal, dan menyediakan penanganan error (error handling).
Network Layer: Bertanggung jawab menentukan alamat jaringan, menentukan rute yang harus diambil selama perjalanan, dan menjaga antrian trafik di jaringan. Data pada layer ini berbentuk paket.
Data Link Layer: Menyediakan link untuk data, memaketkannya menjadi frame yang berhubungan dengan “hardware” kemudian diangkut melalui media. komunikasinya dengan kartu jaringan, mengatur komunikasi layer physical antara sistem koneksi dan penanganan error.
Physical Layer: Bertanggung jawab atas proses data menjadi bit dan mentransfernya melalui media, seperti kabel, dan menjaga koneksi fisik antar sistem.

TCP-IP

PENGENALAN TCP - IP
TCP/IP (Transmission Control Protocol/Internet Protocol) adalah sekelompok protocol yang mengatur komunikasi data komputer di Internet. Komputer-komputer yang terhubung ke internet berkomunikasi dengan protocol ini. Karena menggunakan bahasa yang sama, yaitu protocol TCP/IP, perbedaan jenis komputer dan system operasi tidak menjadi masalah.
Komputer PC dengan system Operasi Windows dapat berkomunikasi dengan komputer Macintosh atau dengan Sun SPARC yang menjalankan Solaris. Jadi, jika sebuah komputer menggunakan protocol TCP/IP dan terhubung langsung ke Internet, maka komputer tersebutdapat berhubungan dengan komputer di belahan dunia manapun yang juga terhubung ke Internet.

ARSITEKTUR PROTOCOL TCP/IP
Karena tidak ada perjanjian umum tentang bagaimana melukiskan TCP/IP dengan model layer, biasanya TCP/IP didefinisikan dalam 3-5 level fungsi dalam arsitektur protocol. Kali ini kita akan melukiskan TCP/IP dalam 4 layer model, yaitu seperti digambarkan dalam diagram di bawah ini :

Application Layer
Transport Layer
Internet Layer
Network Access Layer


Physical Layer




Jika suatu protocol menerima data dari protocol lain di layer atasnya, ia akan menambahkan
Informasi tambahan miliknya ke data tersebut, Informasi ini memiliki fungsi yang sesuai dengan fungsi protocol tersebut. Setelah itu, data ini diteruskan lagi ke protocol pada layer di bawahnya. Hal yang sebaliknya terjadi jika suatu protocol menerima data dari protocol lain yang berada pada layer di bawahnya. Jika data ini dianggap valid, protocol akan melepas informasi tambahan tersebut untuk kemudian meneruskan data itu ke protocol lain yang berada pada layer di atasnya.

Data

IP Header Data
TCP Header IP Header Data
Network Interface Header TCP Header IP Header Data

Device penguhubung jaringan ini secara umum dibagi menjadi beberapa kategori, yaitu:

Repeater : Menerima sinyal dari satu segmen kabel LAN dan memancarkannya kembali
dengan kekuatan yang sama dengan sinyal asli pada segmen kabel LAN
yang lain.
Bridge : Mirip Repeater namun lebih cerdas, karena bridge mempelajari setiap alamat
Ethernet yang terhubung dengannya.
Router : Memiliki kemampuan melewatkan paket IP dari satu jaringan ke jaringan
lain yang mungkin memiliki banyak jalur diantara keduanya.

1 NETWORK ACCESS LAYER

Protokol pada layer ini menyediakan media bagi system untuk mengirimkan data ke device lain yang terhubung secara langsung. Dalam literatur yang digunakan dalam tulisan ini, Network Access Layer merupakan gabungan antara Network, Data Link dan Physical layer. Fungsi Network Access Layer dalam TCP/IP disembunyikan, dan protocol yang lebih umum dikenal (IP, TCP, UDP, dll) digunakan sebagai protocol-level yang lebih tinggi..
Fungsi dalam layer ini adalah mengubah IP datagram ke frame yang ditransmisikan oleh network, dan memetakan IP Address ke physical address yang digunakan dalam jaringan. IP Address ini harus diubah ke alamat apapun yang diperlukan untuk physical layer untuk mentransmisikan datagram.

2 INTERNET LAYER

Dalam layer ini terdapat empat buah protocol yaitu :

IP (Internet Protocol) à unreliable, connectionless, datagram delivery service

Protokol IP merupakan inti dari protocol TCP/IP. Seluruh data yang berasal dari protocol pada layer di atas IP harus dilewatkan, iolah oleh protocol IP, dan dipancarkan sebagai paket IP, agar sampai ke tujuan. Dalam melakukan pengiriman data, IP memiliki sifat yang dikenal sebagai unreliable, connectionless, datagram delivery service.

Unreliable berarti bahwa Protokol IP tidak menjamin datagram yang dikirim pasti akan sampai ke tempat tujuan. Protokol IP hanya berjanji ia akan melakukan usaaha sebaik-baiknya (best effort delivery service), agar paket yang dikirim tersebut sampai ke tujuan. Jika di perjalanan terjadi hal-hal yang diinginkan (salah satu jalur putus, router down, atau host/network tujuan sedang down), protocol IP hanya memberitahukan ke pengirim paket melalui protocol ICMP, bahwa terjadi masalah dalam pengiriman paket IP ke tujuan. Jika diinginkan keandalan yang lebih baik, keandalan itu harus disediakan oleh protocol yang berada diatas layer IP ini (yaitu TCP dan application layer).
Connectionless berarti dalam mengirim paket dari tempat asal ke tujuan, pihak pengirim dan penerima paket IP sama sekali tidak mengadakan perjanjian (handshake) terlebih dahulu. Datagram delivery service berarti setiap paket data yang dikirim adalah independen terhadap paket data yang lain. Akibatnya jalur yang ditempuh ileh masing-masing paket data IP ke tujuannya bias jadi berbeda satu dengan yang lainnya. Karena jalur yang ditempuh berbeda, kedatangan paket pun bias jadi tidak berurutan. Hal ini dilakukan untuk menjamin tetap sampainya paket IP ke tujuan, walaupun salah satu jalur ke tujuan itu mengalami masalah.
Setiap paket IP membawa data yang terdiri atas :
Version, berisi versi dari protocol yang dipakai. Saat ini yang dipakai ialah IP versi 4.
Header Length, berisi panjang dari header paket IP dalam hitungan 32 bit word.
Type of Service, berisi kualitas service yang dapat mempengaruhi cara pengangan paket IP ini.
Total Length of Datagram, panjang IP datagram dalam ukuran byte.
Identification, Flags, dan Fragment Offset, berisi beberapa data yang berhubungan dengan fragmentasi paket. Paket yang yang dilewatkan melalui berbagai jenis jalur akan mengalami fragmentasi ( dipecah menjadi beberapa paket yang lebih kecil) sesuai dengan besar data maksimal yang bias di transmisikan melalui jalur tersebut.
Time to Live, berisi jumlah router/hop maksimal yang boleh dilewati paket IP. Setiap kali melewati satu router, isi dari field ini dikurangi satu. Jika TTL telah habis dan paket tetap belum sampai ke tujuan, paket ini akan dibuang dan router terakhir akan mengirimkan paket ICMP time exceeded. Hal ini dilakukan untuklmencegah paket IP terus menerus berada di dalam nerwork.
Protocol, mengandung angka yang mengidentifikasikan protocol layer atas pengguna isi data dari paket IP ini.

Header Checksum, berisi nilai checksum yang dihitung dari seluruh field dari header packet IP. Sebelum dikirimkan, protocol IP terlebih dahulu menghitung checksum dari header paket IP tersebut untuk nentinya dihitung kembali di sisi penerima. Jika terjadi perbedaan, maka paket ini dianggap rusak dan dibuang. IP Address pengirim dan penerima data.

IP Address ini dikelompokkan dalam lima kelas :

Kelas A
Format : 0nnnnnnn hhhhhhhh hhhhhhhh hhhhhhhh
Byte Pertama : 0 – 127 (127 untuk local loopback)
Jumlah : 126 kelas A ( 0 dan 127 dicadangkan )
Range IP : 1.xxx.xxx.xxx sampai 126.xxx.xxx.xxx
Jumlah IP : 16.777.214 IP Address untuk tiap kelas A

Kelas B
Format : 10nnnnnn nnnnnnnn hhhhhhhh hhhhhhhh
Byte Pertama : 128 – 191
Jumlah : 16384 kelas B
Range IP : 128.0.xxx.xxx sampai 191.155.xxx.xxx
Jumlah IP : 65.532 IP Address untuk tiap kelas B

Kelas C
Format : 110nnnn nnnnnnnn nnnnnnnn hhhhhhhh
Byte Pertama : 192 – 223
Jumlah : 2.097.152 Kelas C
Range IP : 192.0.0.xxx sampai 223.255.255.xxx
Jumlah IP : 254 IP Address untuk tiap kelas C

Kelas D
Format : 1110mmmm mmmmmmmm mmmmmmmm mmmmmmmm
Bit multicast : 128 bit
Byte Inisial : 224 – 247
Deskripsi : Kelas D adalah ruang alamat multicast (RFC 1112)

Kelas E
Format : 1111rrrr rrrrrrrr rrrrrrrr rrrrrrrr
Bit cadangan : 28 bit
Byte Inisial : 248 – 255
Deskripsi : Kelas D adalah ruang alamat yang dicadangkan untuk
keperluan eksperimental.
Ket : n = network bit, h = host bit, m = multicast bit, r = bit cadangan

ICMP (Internet Control Message Protocol )à provides control and messaging capabilities
ARP (Adress Resolution Protocol) à menentukan alamat data link layer untuk IP Address yang telah dikenal.
RARP(Reverse Adress Resolution Protocol) à menentukan Network Address pada saat alamat data link layer di ketahui.

3. TRANSPORT LAYER

Transport layer mempunyai dua fungsi – mengatur aliran data antara dua host dan reliability.
Pada transport layer terdapat dua buah protocol :
TCP -- a connection-oriented, reliable protocol, byte stream service. Connection Oriented berarti sebelum melakukan pertukaran data, dua aplikasi pengguna TCP harus melakukan hubungan (handshake) terlebih dahulu. Reliable berarti TCP menerapkan proses deteksi kesalahan paket dan retransmisi. Byte Stream Service berarti paket dikirimkan dan sampai ke tujuan secara berurutan.
UDP -- connectionless and unreliable. Walaupun bertanggung jawab untuk mentransmisikan pesan/data, tidak ada software yang menge-cek pengantara setiap segmen yang dilakukan oleh layer ini. Keuntungan penggunaan UDP adalah kecepatannya karena pada UDP tidak ada acknowledgements, sehinggan trafik yang lewat jaringan rendah, dan itu yang membuat UDP lebih cepat daripada TCP.

4. APPLICATION LAYER

Pada sisi paling atas dari arsitektur protokol TCP/IP adalah Application Layer. Layer ini termasuk seluruh proses yang menggunakan transport layer untuk mengirimkan data. Banyak sekali application protocol yang digunakan saat ini.

Beberapa diantaranya adalah :
- TELNET, yaitu Network Terminal Protocol, yang menyediakan remote login dalam
jaringan
- FTP, File Transfer Protocol, digunakan untuk file transfer
- SMTP, Simple Mail Transfer Protocol, dugunakan untuk mengirimkan electronic mail
- DNS, Domain Name Service, untuk memetakan IP Address ke dalam nama tertentu
- RIP, Routing Information Protocol, protokol routing
- OSPF, Open Shortest Path First, protokol routing
- NFS, Network File System, untuk sharing file terhadap berbagai host dalam jaringan
- HTTP, Hyper Text Transfer Protokol, protokol untuk web browsing.

TCP / IP Di Windows Server 2003

TCP/IP Di Windows Server 2003
Transmission Control Protocol/Internet Protocol (TCP/IP) adalah serangkaian protocol berstandar industri yang dirancang untuk wide area network (WAN). Microsoft Windows 2003 memiliki dukungan yang sangat luas untuk TCP/IP baik sebagai suatu rangkaian protocol maupun seperangkat layanan untuk konektivitas dan manajemen jaringan-jaringan IP. Di sini akan diuraikan tinjauan tentang konsep-konsep TCP/IP, terminologi, dan bagaimana standar-standar Internet dibuat. Anda juga akan belajar bagaimana Microsoft Windows 2003 berintegrasi dengan TCP/IP.
Keuntungan TCP/IP
Semua sistem operasi yang modern menawarkan dukungan TCP/IP dan kebanyakan jaringan yang besar mengandalkan pada TCP/IP untuk sebagian besar lalu lintas jaringannya. TCP/IP juga merupakan standar protocol untuk Internet. Selain itu, banyak utiliti konektivitas standar yang tersedia untuk mengakses dan mentransfer data di antara sistem-sistem yang tidak serupa. Beberapa utiliti standar tersebut, misalnya File Transfer Protocol (FTP) dan Telnet, disertakan di dalam Windows Server 2003. Jaringan-jaringan TCP/IP dapat dipadukan secara mudah dengan Internet. Karena popularitasnya, TCP/IP dikembangkan secara sempurna dan menawarkan banyak utiliti yang mampu meningkatkan penggunaan, unjuk kerja (performance), dan keamanan. Jaringan-jaringan yang didasarkan pada protocol transport lainnya, seperti ATM atau AppleTalk, dapat ber-interface dengan jaringan TCP/IP melalui suatu device yang dikenal sebagai gateway. Penambahan TCP/IP ke konfigurasi Windows Server 2003 memberikan sejumlah keuntungan:
1. Menawarkan suatu teknologi untuk menghubungkan sistem-sistem yang tidak serupa. TCP/IP termasuk routable dan dapat dihubungkan ke jaringan-jaringan berbeda melalui gateway.
2. Memungkinkan untuk melakukan server framework atau client yang termasuk cross-platform, scalable, dan robust. Microsoft TCP/IP menawarkan WinSock interface, yang sangat ideal untuk mengembangkan aplikasi-aplikasi client/server yang dapat beroperasi pada WinSock-compliant stack dari vendor-vendor lain.
3. Memberikan suatu metode untuk memperoleh akses ke Internet. Dengan berhubungan ke Internet, sebuah VPN (virtual private network) atau extranet dapat ditentukan, yang bisa menghasilkan akses jarak jauh yang tidak mahal.
4. Selain itu, client-client Macintosh sekarang dapat memakai protocol TCP/IP untuk mengakses bersama-sama pada sebuah server Windows Server 2003 yang sedang mengoperasikan File Services for Macintosh (AFP [AppleShare File Server] pada IP), yang mengakibatkannya lebih mudah menuju jaringan dengan komputer-komputer Macintosh.
TCP/IP Communication Protocol
Fasilitas Windows 2003 yang signifikan adalah kemampuan untuk berhubungan ke Internet dan sistem-sistem yang tidak serupa. Windows 2003 menyediakan *** fasilitas-fasilitas keamanan tingkat tinggi yang dapat diimplementasikan ketika berhubungan ke suatu sistem pada sebuah jaringan. Untuk mendukung semua fasilitas tersebut, Windows 2003 TCP/IP memiliki kapabilitas yang baru dan canggih. Kapabilitas yang dimaksud adalah:
1. IP Security. IP Security (IPSec) adalah suatu teknologi yang dipakai untuk meng-encrypt lalu lintas jaringan TCP/IP. IPSec memungkinkan transfer data yang aman di antara client-client yang jauh dan server perusahaan secara pribadi melalui virtual private network (VPN).
2. Point-to-Point Tunneling Protocol. Point-to-Point Tunneling Protocol (PPTP) menyajikan fungsionalitas VPN yang mirip dengan apa yang disediakan IPSec. PPTP juga mendukung banyak protocol jaringan seperti IP, Internetwork Packet Exchange (IPX), dan NetBIOS Enhanced User Interface (NetBEUI).
3. Layer Two Tunneling Protocol. Layer Two Tunneling Protocol (L2TP) merupakan suatu kombinasi PPTP dan Layer Two Forwarding (L2F). L2F adalah suatu protocol transmisi yang memungkinkan server akses dial-up membingkai lalu lintas dial-up di dalam Point to Point Protocol (PPP) dan mentransmisikannya pada hubungan WAN ke server L2F (router).
Akhirnya, Microsoft terus-menerus mendukung protocol dan sistem peninggalan untuk memelihara investasi para pelanggan di masa lampau dan memperkecil beban biaya, tekanan, dan resiko dalam mengelola lingkungan yang heterogen. Karena alasan inilah Windows 2003 mendukung:
1. AppleTalk
2. Internetwork Packet Exchanged/Sequenced Packet Exchange (IPX/SPX).
3. NetBEUI
Protocol tersebut membantu dalam pemeliharaan lingkungan-lingkungan yang heterogen dan memudahkan migrasi ke suatu platform protocol transportasi TCP/IP yang berbasis Windows 2003 yang lebih fleksibel dan lebih kaya.
Peningkatan Tumpukan (Stack) TCP/IP
Windows 2003 menyediakan sejumlah peningkatan stack TCP/IP, yang meliputi:
1. Dukungan jendela besar yang meningkatkan unjuk kerja ketika banyak paket sedang melakukan transit dalam jangka waktu yang lama.
2. Pengakuan selektif yang memungkinkan suatu sistem melakukan pemulihan dari kemacetan secara cepat. Pengirim perlu mentransmisikan ulang hanya paket-paket yang tidak diterima.
3. Kemampuan yang lebih baik untuk memperkirakan waktu perjalanan bolak-balik.
4. Kemampuan untuk memprioritaskan lalu lintas yang lebih baik dalam menuntut aplikasi.
Utiliti-utiliti TCP/IP
Utiliti-utiliti di dalam Windows 2003 mencakup:
1. Utiliti transfer data. Windows 2003 menyediakan dukungan untuk beberapa protocol transfer data berbasis IP yang berbeda. Utiliti ini meliputi File Transfer Protocol (FTP), HyperText Transfer Protocol (HTTP), dan Common Internet File System (CIFS).
2. Telnet. UNIX host secara tradisional sudah dikelola dengan memakai Telnet – sebuah interface teks yang mirip dengan command prompt yang dapat diakses pada suatu jaringan IP. Windows 2003 menyediakan baik server maupun client Telnet.
3. Utiliti pencetakan. Windows 2003 dapat mencetak secara langsung ke printer-printer berbasis IP. Selain itu, dua utiliti TCP/IP memberikan kemampuan untuk mencetak dan memperoleh status cetak pada suatu printer TCP/IP. Line Printer Remote (LPR) mencetak sebuah file ke host yang sedang mengoperasikan layanan Line Printing Daemon (LPD). Line Printer Queue (LPQ) memperoleh status urutan cetak pada host yang sedang mengoperasikan layanan LPD.
4. Utiliti diagnostik. Windows 2003 menghadirkan beberapa utiliti untuk mendiagnosa problem-problem yang berkaitan dengan TCP/IP yang meliputi PING, Ipconfig, Nslookup, dan Tracert
